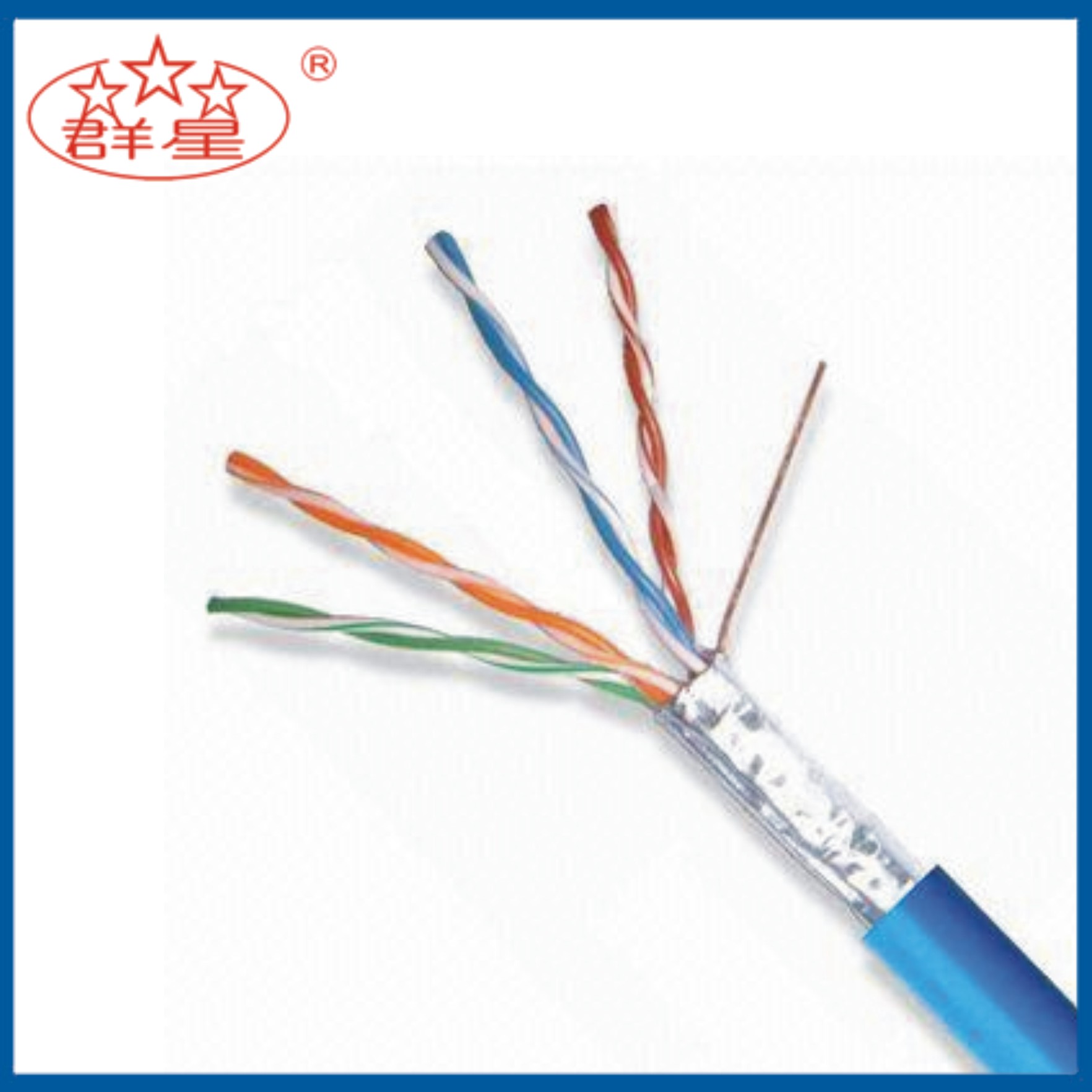

超五类铝箔屏蔽双绞线

时间:2014-07-10 | 浏览量:4055

详细描述

技术参数

1、超五类屏蔽双绞线采用4对芯径为24AWG单股铜线,外包单面铝箔屏蔽层和PVC护套,外皮材质为PVC,CM等耐燃材料,0.56mm;
4、导体材料:单股、无氧铜,线径:¢0.505mm(24AWG);
5、成品线径:5.6mm±0.1 mm;
6、弯曲半径:8倍电缆直径;
7、拉伸强度:≤93N; 最大拉力:25lbs(11.35kg)
8、包装规格:卷轴、 305m/轴;
9、工作环境温度:-20℃到60℃,存储环境温度:-20℃到80℃

产品特点
1、通过国内权威认证机构认证,更好地实现屏蔽超五类信道传输;
2、电气特性超过超五类国际规范的要求;
3、应用范围:10兆以太网、100兆快速以太网、100VG-AnyLAN、令牌环网、依赖双绞线介质传输模式、100Mbps铜缆分布数据接口、ATM155、千兆位以太网;
4、符合规范标准:ISO/IEC-11801 ClassD、CELENE EN-50173、EN50167、EN50169、TIA/EIA-568B、EMC、EN55022;
5、每一线对分别由不同的绞距组合而成;
6、屏蔽:1.透明麦拉带; 2.单面铝箔聚酯带,铝箔向内;3.地线(0.4AM)放在透明麦拉带与铝箔聚脂带之间;
7、传输延迟:530ns/100m max.@100MHz
8、特性阻抗:100ohm±15%,1MHz to 100MHz;
